如何排除激光打标机的故障?

发布时间:2022-06-06 16:29:49   作者:   点击量:

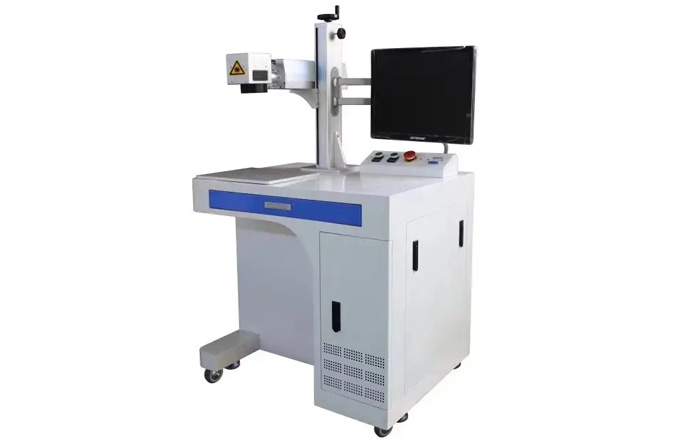

激光打标机是一种小功率激光器,其工作原理是:所输入的图形在计算机的管理和控制下,通过扫描仪或自己在计算机中设计的图形或文本,按照数字信号(行和场方向)编码图案(行和场方向),然后进行数字mdash;模型D/A转换和模型#mdash;数字A/D转换,然后通过隔离功率放大器放大。控制部进入电机,驱动反射器,根据所需方向偏移,光点在被雕刻的物体下留下一条非常详细的轨迹(所获得的图形)。

使用激光打标机时,通常由于激光电源方面的原因,容易出现以下故障。

故障一:

故障现象:打开总电源开关,按下触发按钮,电源不启动。

故障原因:该故障是由于电路保护动作,导致交流380V电压加不上。

排除法:首先推上AC380V电源开关,按下电源启动按钮,观察交流接触器是否工作,如果不工作,先看冷定系统是否工作(水是否流通),如果冷定系统正常,则应检查水压保护装置是否通过水循环造成,否则,交流接触器损坏。

第二,用万用表R#times;1K档检查电源电路中的2K/10W功率电阻?如果断开,则更换。

最后,检查控制光偏转电机的12V电源是否正常。用万用表测量电机两端是否有12V电压。如果没有,检查整流电路输入(交流17V)。如果没有,检查变压器的输入,输出端是否有交流电压,输入端是否有交流电压,输入端是否有交流电压,输出端是否有交流电压,输出端是否有交流电压,输出端是否有交流电压,输出端是否有交流电压,输出端是否有交流电压。

故障二:

故障现象:标记机工作正常,但调整电流按钮,电表不显示,始终为零。

故障原因:如果没有源故障,如果没有任何显示,则功率表采样信号中断,如果始终显示为零。

排除方法:检查整流后功率表供电变压器的DC12V是否正常。如果正常,检查7805的3英尺是否有5V电压。如果没有5V,则7805三端稳压管损坏。更换后,排除故障。

如果功率表显示器始终为零,则功率表采样信号中断。检查方法:使用万用表R#时代;1#Omega;根据电路原理图查找齿轮,最后确定断开。

故障三:

故障现象:激光打标机工作正常,但调节电流按钮,功率表不显示,始终为零。

故障原因:如果没有源故障,如果没有任何显示,则功率表采样信号中断,如果始终显示为零。

排除方法:检查功率表整流器后的DC12V是否正常。如果正常,检查7805的1英尺是否有12V电压。如果是这样,7805三端稳压管将损坏。更换后,排除故障。

如果总是显示为零,则功率表的采样信号被中断。检查方法:根据电路原理图反向查找万用表R#times;1#Omega;
